弹簧圆锥破碎机
弹簧圆锥破碎机(圆锥破)广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸盐工业中。圆锥破碎机适用于破碎中等和中等以上硬度的各种矿石和岩石。圆锥破碎机具有破碎力大、效率高、处理量高、运作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理。故使用寿命长,而破碎产品的粒度均匀,减少了循环负荷在中、大规 格破碎机中,采用了液压清腔系统减少了停机时间,且每种规格的破碎机腔型使用户可根据不同的需要选择不同的腔型,以更好适应用户需要。
圆锥破碎机密封采用润滑脂密封.避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷。弹簧保险系统是过载保护装置,可使异物、铁块通过破碎腔而不危害破碎机。圆锥破碎机分为标准型和短头型,一般而言,标准型给料粒度大,排料粒度也较粗,短头型的破碎锥较陡,给料粒度较小,有利于生产细粒级的物料。故标准型一般用于粗、中碎,短头型用于中、细碎。
圆锥破碎机的工作原理:

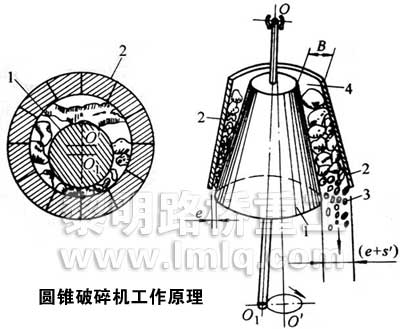

圆锥破碎机(圆锥破)的工作部分是两个截头为圆锥体,一个是定锥2(又称外锥),另一个是动锥1(又称内锥),见图。定锥2是静置的,是机架的一部分,动锥1铰装于O点,其下端活动地插在偏心衬套中,因此,定锥中心轴线OO’与动锥中心轴线OO1相交成一斜角。当OO1绕OO’旋转时,使动锥沿着定锥内表面作偏旋运动。在动锥靠拢定锥的区段,该处物料受到动锥的挤压、撞击和弯曲作用,成为破碎腔;在动锥偏离定锥的地方,已被破碎的物料在自重作用下从锥底卸出,成为卸料口3,物料从进料口4装入。
技术参数:
型 号 |
最大进料口尺寸 (mm) |
出料口调整范围 (mm) |
处理能力 (t/h) |
功率 (kw) |
重量(T) |
外形尺寸(mm) |
PYB |
600 |
65 |
12-25 |
12-25 |
30 |
5.5 |
2800х1300х1700 |
PYD |
35 |
3-15 |
5-23 |
5.5 |
PYB |
900 |
115 |
15-30 |
50-90 |
55 |
10.2 |
3050х1640х2350 |
PYZ |
60 |
5-20 |
20-65 |
10.2 |
PYD |
40 |
3-13 |
15-50 |
10.3 |
PYB |
1200 |
145 |
20-50 |
110-200 |
110 |
24.7 |
4000х1900х2980 |
PYZ |
100 |
8-26 |
50-150 |
25 |
PYD |
50 |
3-15 |
18-105 |
25.6 |
PYB |
1750 |
215 |
25-60 |
280-480 |
160 |
50.3 |
4870х3800х4192 |
PYZ |
185 |
10-30 |
115-320 |
50.3 |
PYD |
85 |
5-15 |
75-230 |
50.4 |
PYB |
2200 |
300 |
30-60 |
59-1000 |
260-280 |
80 |
5420х4300х4870 |
PYZ |
230 |
10-30 |
200-580 |
80 |
PYD |
100 |
7-16 |
120-340 |
81.4 |
黎明重工保留更改圆锥破碎机的设计与规格的权利,届时恕不另行通知。
|
