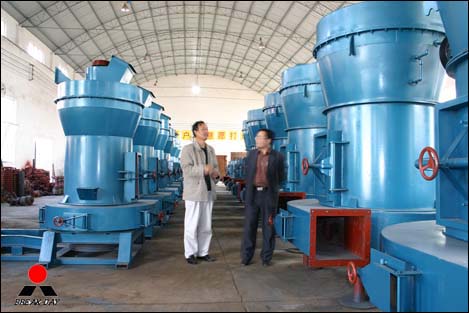

高压悬辊磨粉机
高压悬辊磨粉机的特点和介绍
高压悬辊磨粉机是我公司总工程师耐磨设备专家白英辉先生在多年从事高细制粉加工的经验基础上,潜心研制的新型磨粉设备,从而开创了国际工业磨粉高效、低能耗的新纪元。高压悬辊磨粉机适用范围有:高压悬辊磨机用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于 9.3 级,湿度在 6% 以下的非易燃易爆的矿山、冶金、化工、建材等行业 280 多种物料的高细制粉加工,成品粒度在 80-425 目范围调节(最细 1000 目)。该机可通过添加特殊装置,可生产出 30-80 目的粗粉。
高压悬辊磨粉机工作原理
高压悬辊磨主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙粉机高 1.2 倍,故产量大为提高。
当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。
当磨辊与磨环达到一定磨损后,调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。
高压悬辊磨粉机结构介绍
高压悬辊磨主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。根据用户需要也可配备破碎机、提升机、储料仓,电磁振动给料机及电器控制柜等辅助设备。在主机中,磨辊组件通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端面,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时自转。电动机通过传动装置带动分析机叶轮旋转,叶轮转速越高,分选出的粉子越细。
高压悬辊磨粉机性能特点
1 、与其它磨机相比相同等动力条件下产量提高 10-20% ,磨辊对物料的碾压力在高压弹簧作用下提高 800-1200kg 。
2 、莫氏硬度小于9.3级的矿产物料均可加工粉碎。
3 、成品粒度范围广,粒径最粗可达0.613毫米(30目) ,粒径一般可达0.033毫米 (425目) ,少部分物料最细可达到0.013 毫米(1000目)。
4 、除尘效果完全达到国家粉尘排放标准。
5 、分析机调整方便。
6 、研磨装置采用重叠式多级密封,密封性能良好。
高压悬辊磨粉机使用注意事项
1、建筑厂房时应考虑主机上方能吊挂1.5-2吨的起吊工具,供检修使用。
2、主机与鼓风机必须水平放在钢筋混泥土基础上,旋风积粉器与除尘器可在设备装好后在其支脚下面挖坑浇灌混泥土。
3、安装时必须将各联结管道的法兰之间加密封垫。
高压悬辊磨粉机技术参数
产品代号 |
磨辊 |
磨环 |
最大进料粒度(mm) |
成品粒度
(mm) |
主机功率
(kw) |
个数 |
直径
(mm) |
高度
(mm) |
内径
(mm) |
高度
(mm) |
YGM65 |
3 |
210 |
150 |
650 |
150 |
<15 |
0.613-0.033 |
15 |
YGM75 |
3 |
260 |
150 |
780 |
150 |
<15 |
0.613-0.033 |
18.5 |
YGM85 |
3 |
270 |
140 |
830 |
140 |
<20 |
0.613-0.033 |
22 |
YGM85B |
3 |
270 |
150 |
830 |
150 |
<20 |
0.613-0.033 |
22 |
YGM95 |
4 |
310 |
170 |
950 |
170 |
<25 |
0.613-0.033 |
37 |
YGM130 |
5 |
410 |
210 |
1280 |
210 |
<30 |
0.613-0.033 |
75 |
高压悬辊磨粉机标准产量
产品代号 |
YGM65 |
YGM75 |
YGM85 |
YGM85B |
YGM95 |
YGM130 |
成品
细度
(mm) |
0.125 |
产量
(t/h) |
1.2-1.8 |
2.2-3 |
3.4-4.6 |
3.2-4.6 |
4.3-5.6 |
6-9.5 |
0.075 |
0.8-1.5 |
1.5-2.2 |
2.2-2.8 |
2.1-2.6 |
3.0-3.8 |
4.5-8 |
0.044 |
0.4-1 |
1-1.4 |
1.2-2 |
1.2-2 |
2.1-3 |
3-5 |
高压悬辊磨粉机外形尺寸
产品代号 |
YGM65 |
YGM75 |
YGM85 |
YGM85B |
YGM95 |
YGM130 |
长(mm) |
4100 |
4300 |
5300 |
5600 |
7100 |
7850 |
宽(mm) |
3300 |
3500 |
4100 |
3400 |
5900 |
8000 |
高(mm) |
4500 |
5100 |
5200 |
4900 |
7900 |
9700 |
注:黎明重工保留更改高压悬辊磨粉机的设计与规格的权利,届时恕不另行通知。
|
