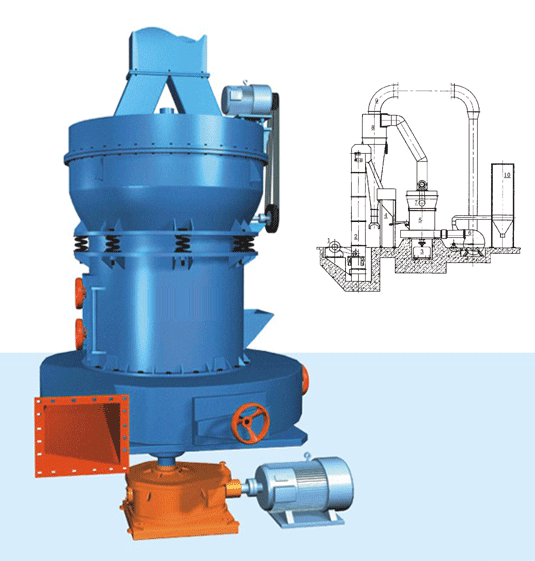

Moulin à Trapèze

La gamme d’utilisation: transformer et moudre pour la métallurgie, les matériaux de construction, l’industrie chimique, la mine , etc. la dureté de Mohs scale est moins de niveau 7. l’humité est moins 6%. Transformer les matériaux qui ne sont pas inflammables et explosibles

Il est utilisé principalement dans le meulage de mineraux avec la dureté de Moh au dessous de 9 et l’humitité au dessous de 6% de métallurgie, construction, chimique, mine etc, tells que quartz, feldspath, calcite, talc, barytine, fluorite, RE, marbre, céramique, bauxite, manganèse, minerai de fer, cuivre, phosphate naturel, rouge d'oxyde de fer, sable de zircon, scories, scories de ciment, a activé des pierres de carbone, de dolomite, de granit et de grenat, jaune d'oxyde de fer, soja, engrais, engrais, cendres volantes, charbon, coke, lignite, le sable uni par Mitsubishi, Cr2O3, or sur l'argile rouge, kaolin, coke, gangue de charbon. Argile, cyanite, fluorine, bentonite, scène de rhyolite de maifanite, roche verte de roche, de M. Philip Rock, de Yixing et roche différente, basalte, gypse, graphite, carbure de silicium, matériel d'isolation thermique

Six avantages techniques :

1. Les rouleaux et les anneaux élevant la efficacité de concassage. Ils sont conçus en une machine principale d'un trapezium inverse,qui peut faire abaisser la vitesse de tombée des matériaux entre les rouleaux et les anneaux, donc, prolonger le temps de meulage, élever la efficacité de concassage.
2. Les ressorts de pression pour l'équilibrage et la pressurization. et le raccordement résilient de formation avec régulier et vibration réduisant la fonction sont inventés dans nos machines. Les resorts horizontalux relient les rouleaux symétriquex par les tiges. Quand les grands matériaux effectuent un rouleau, pour garder l'équilibre, la force radiale passe à la rouleau qui est sur le plan de la symétrie par la tige de ressort. Contrairement, pour le moulinà pression précédent,saforce radiale passe toute à l’arbre de couche, qui influe la durée de vie de l’arbre de couche et de roulement.
3. Raccordement élastique pour l'équilibrage et pour la reduction de vibration. Le sépérateur de poudres se fait relier avec le moteur-clé par quelques resorts à réduire la vibration, alors étancher par les courroies flexibles. Donc, il peut réduire la vibration et bruit, également éviter la resonance.
4. La roue à aubes à haute densité doté du séparateur de poudres. On l'a prouvé cela : à la vitesse d’axe fixe, d’augmenter la densité de la roue à aubes est d'augmenter la finesse des produits finals. C’est à dire, quand la finesse du produit final est fixe, la vitesse d'axe de la roue à aubes à haute densité est inférieure au faible densité . Ainsi sous la même puissance, notre machine peut réduire la résistance de la circulation de l'air,augmenter la quantité de produits.
5.Le ventilateur centrifuge à haute efficacité et à consommation économique d'énergie installé sur notre machine. L'efficacité de l ‘aube droite équipée sur la machine Raymond traditionnelle est seulement 62%. Mais l'efficacité du ventilateur économiseur d'énergie est 85%, dont roue à aubes et la lame sont tous embouties.
6. Dispositif simple de réglage de roue à aubes. L’espace entre le logement et la fin de la lame du séparateur de poudres influe également la finesse. Notre moulin facilite le réglage de l’espace.

Standard, technical Data

Modèle	TGM100	TGM130	TGM160
Quantité de rouleau	4	5	6
Diamètre maximale de rouleau×hauteur（mm）	Ф320×200	Ф410×240	Ф440×270
Diamètre interne de rouleau×hauteur（mm）	Ф980×200	Ф1280×240	Ф1600×270
Vitesse de rotation de moteur-clé（r/min）	130	103	82
Dimension particulaire d’alimentation maximale（mm）	<25	<30	<35
Dimension particulaire de produit fini (mm	1.6 －0.038	1.6 －0.038	1.6 －0.038
Production (t/h	3-8	6-15	9-22
Dimention Hors (mm)	9910×5365×8310	7910×7000×9645	12550×5700×8355
Poids total (t)	16	26.1	35
